Dickschichtwiderstände für hohe Spannungen

  • Widerstand HS

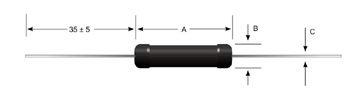

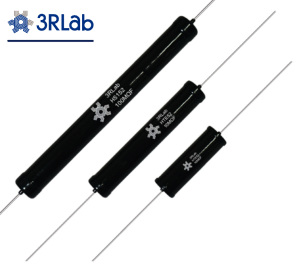

    • HV Widerstände von 3RLab aus Korea werden in induktionsarmer Dickschicht Technologie gefertigt. Epoxid versiegelte Bauform mit axialen Anschlussdrähten. Niedrigster Temperaturkoeffizient (TK) bei hohen Widerstandswerten.

    • Beständig bei Impulsbelastung, Temperaturschock und feuchter Umgebung. Arbeitsbereich von -55 bis +195°C.

    • Typische Anwendung als Vorwiderstand für Kondesatoren, Dämpfungselement, präzise Hochspannungsmessung, Ionenquellen, DC/HF Sputtern.

    • HTE-Serie Spezifikation:

      Widerstandswerte: 1k bis 100MΩ
      Toleranz: 0.5%, 1%, 2%, 5%

      Max Arbeitsspannung bis 48kV
      Temperaturkoeffizient (TCR): 100ppm/ºC ( -25ºC - +125ºC)

      Abweichung nach 1000 Std bei Nennlast: ΔR < 0.7%
      Abweichung nach Überlast / Überspannung: ΔR < 0.5%

    • HS-Serie Spezifikation:

      Widerstandswerte: 100k bis 1GΩ
      Toleranz: 0.5%, 1%, 2%, 5%

      Max Arbeitsspannung bis 64kV
      Temperaturkoeffizient (TCR): 20, 35, 50, 60, 75ppm/ºC ( -25ºC - +70ºC)

      Abweichung nach 1000 Std bei Nennlast: ΔR < 0.2%
      Abweichung nach Überlast / Überspannung: ΔR < 0.2%
