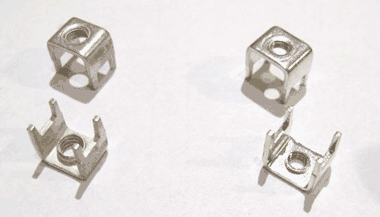

Anschlussklemmen mit Gewinde zur PCB Bestückung

  • Screw-Terminal

    • Schraub Anschlussklemmen aus verzinntem Messing zur Bestückung von gedruckten Schaltungen. Sicherer Sitz von Kabelschuhen und Anschlüssen. Lieferbar mit Gewinde M3 oder M4. Durch die Verwendung der verschieden Gewindetypen auf einer Platine lässt sich ein einfacher aber sicherer Verpolungsschutz realisieren. Die Schraubklemmen sind RoHS konform.

    • The easy-to-mount, multi purpose screw terminals are low-cost, steadfast and are made of brass with tin plate. They have metric threads for M3 or M4 screws. Using different threads on a circuit board can minimize the risk of unintentional connections. All our mechanical items are RoHS compliant.

Model Gewinde Lötbohrung L W H
KYPCB 11-M3 M3 4 x 1.7mm 8.0 8.0 8.4
KYPCB 11-M4 M4 4 x 1.7mm 8.0 8.0 8.4

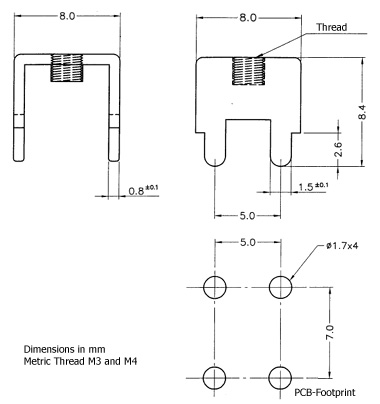

    • Abmessungen / Dimensions [mm]:
  • Terminal Zeichnung

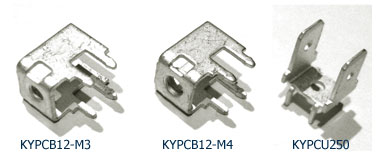

More mechanical items available: / Weitere mechanische Komponenten verfügbar:
  • Anschlussklemmen
